[687] [ImageProcessing] 이미지(TBitmap) 대칭 변환
[nasilso]	9563 읽음 2007-07-24 14:37

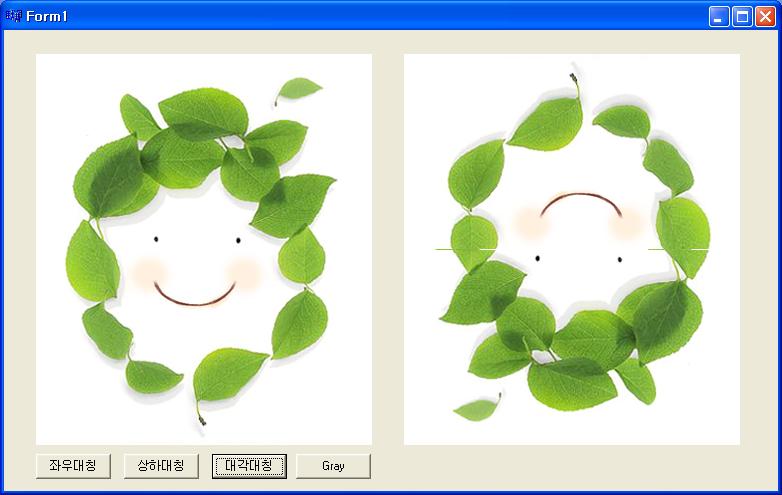

대각대칭.JPG 43.3KB

이미지 대칭변환.zip 1MB

이미지 변환에 관한 자료는 너무 많아서 딱히 어디서 펌해왔다고 하기는 멋하구...
그래도 CBuilder로 된 자료는 잘 안보이는것 같아 올려봅니다.

TImage 와 Graphics::TBitmap을 이용합니다.
//---------------------<>--------------------------------------------
void __fastcall iSwap(int *a,int *b) //데이타 바꿔치키
{
    int tmp;
    tmp=*a;
    *a=*b;
    *b=tmp;
}

//-------------------<<좌우대칭>>------------------------------------------------
void __fastcall TForm1::Button1Click(TObject *Sender)
{
    Graphics::TBitmap *bmp=new Graphics::TBitmap;
    bmp->Width=Image1->Width;
    bmp->Height=Image1->Height;
    bmp->Assign(Image1->Picture->Bitmap);
    bmp->PixelFormat=pf32bit;

    int *pt1;
    int *pt2;
    for(int h=0;hHeight;h++)
    {
        pt1=(int *)bmp->ScanLine[h];
        pt2=pt1+bmp->Width-1;
        while(pt1Width=bmp->Width;
    Image2->Height=bmp->Height;
    Image2->Picture->Bitmap->Assign(bmp);
    delete bmp;

}

//---------------------<<상하대칭>>-------------------------------------------
void __fastcall TForm1::Button2Click(TObject *Sender)
{
    Graphics::TBitmap *bmp=new Graphics::TBitmap;
    bmp->Width=Image1->Width;
    bmp->Height=Image1->Height;
    bmp->Assign(Image1->Picture->Bitmap);
    bmp->PixelFormat=pf32bit;

    int *pt1;
    int *pt2;
    for(int h=0;hHeight/2;h++)
    {
        pt1=(int *)bmp->ScanLine[h];
        pt2=(int *)bmp->ScanLine[bmp->Height-h-1];
        for(int w=0;wWidth;w++)
        {
            iSwap(pt1,pt2);
            pt1++;
            pt2++;
        }
    }
    Image2->Width=bmp->Width;
    Image2->Height=bmp->Height;
    Image2->Picture->Bitmap->Assign(bmp);
    delete bmp;
}

//---------------------<<대각대칭>>-------------------------------------------
void __fastcall TForm1::Button3Click(TObject *Sender)
{
    Graphics::TBitmap *bmp=new Graphics::TBitmap;
    bmp->Width=Image1->Width;
    bmp->Height=Image1->Height;
    bmp->Assign(Image1->Picture->Bitmap);
    bmp->PixelFormat=pf32bit;

    int *pt1;
    int *pt2;
    for(int h=0;hHeight/2;h++)
    {
        pt1=(int *)bmp->ScanLine[h];
        pt2=(int *)bmp->ScanLine[bmp->Height-h-1];
        pt2=pt2+bmp->Width-1;
        for(int w=0;wWidth;w++)
        {
            iSwap(pt1,pt2);
            pt1++;
            pt2--;
        }
    }
    Image2->Width=bmp->Width;
    Image2->Height=bmp->Height;
    Image2->Picture->Bitmap->Assign(bmp);
    delete bmp;
}

//---------------------<>-----------------------------------------
void __fastcall TForm1::Button4Click(TObject *Sender)
{
    Graphics::TBitmap *bmp=new Graphics::TBitmap;
    bmp->Width=Image1->Width;
    bmp->Height=Image1->Height;
    bmp->Assign(Image1->Picture->Bitmap);
    bmp->PixelFormat=pf32bit;

    unsigned char *cpt;
    unsigned char  tmp;

    for(int h=0;hHeight;h++)
    {
        cpt=(unsigned char *)bmp->ScanLine[h];
        for(int w=0;wWidth;w++)
        {
            //방법1
            //tmp=(cpt[0]+cpt[1]+cpt[2])/3;
            //방법2    ==> 이방법이 쬐금더 빠름
            tmp=(cpt[0]+cpt[1]*4+cpt[2]*3)>>3;
            cpt[0]=tmp;
            cpt[1]=tmp;
            cpt[2]=tmp;
            cpt+=4;
        }
    }

    Image2->Width=bmp->Width;
    Image2->Height=bmp->Height;
    Image2->Picture->Bitmap->Assign(bmp);
    delete bmp;
}
//---------------------------------------------------------------------------

누구게 도움이 될진 모르겠지만..
만약 제가 CBuilder를 처음시작하때 이런 자료를 볼수있었다면 제게는 도움이 되었을것 같아서..

Trackback : http://cbuilder.borlandforum.com/impboard/impboard.dll/trackback?sn=97772

허정주 [tinydew4] 2007-07-24 22:24 X

방법1과 방법2 가 같은겁니까?
>>3 는 3비트 옮겨서 /8의 효과가 나지 않나요? 같은 값은 아닌거 같은데...상관없는 것인지요

[nasilso] 2007-07-25 00:45 X

확실이 그래이스케일결과가 다르네요
두번째가 쪼금 부드러운듯

델마당 게임제작 게시판의
조무영님의[비dx강좌] 3.채널 분리, 그레이스케일, RGB 조절하기 의 내용을 참조했습니다
http://www.delmadang.com/cwb-bin/CrazyWWWBoard.exe?db=dmdgame3&mode=read&num=120&page=141

외랑 [jaehuns] 2007-07-25 13:58 X

먼저 좋은 팁에 감사드립니다. 읽는 즐거움...^^
상하 / 좌우 대칭은 이렇게 하시는게 휠씬 빠르겠죠.. 이것도 참고하시길~~
Picture에서 영상 표시하고 있다고 생각했을 때입니다.
사용하던 소스 중 따낸거라 완전하진 않습니다.
그냥 방법만 눈으로 보시면 아실거라 생각합니다.

int iw = imgPreview->Picture->Width;
int ih = imgPreview->Picture->Height;

if(좌우 대칭이면)
{
   bFlipLR = !bFlipLR; // 상태 기억
   imgPreview->Canvas->StretchDraw(Rect( iw , 0, 0 , ih), imgPreview->Picture->Graphic);
}
else // 상하 대칭이면
{
   bFlipTB = !bFlipTB; // 역시 상태 기억
   imgPreview->Canvas->StretchDraw(Rect( 0 , ih, iw , 0), imgPreview->Picture->Graphic);
}

[nasilso] 2007-07-25 14:37 X

ㅎㅎ 훨씬 쉬운 방법이 있었네요
대각선 대칭도 같은 방법으로 가능하네요

Image2->Canvas->StretchDraw(Rect(Image1->Picture->Width , Image1->Picture->Height,0 , 0), Image1->Picture->Graphic);

해보지도 않고
Rect(x1,y1,x2,y2) 에서
x1 <x2 이고 y1 < y2 여야 된다는 선입관이 있었네요

[nasilso] 2007-07-26 16:28 X

torry.net에 보니 grayscale 하는 다른 방법도 있네요..

http://www.swissdelphicenter.ch/torry/showcode.php?id=437

[cppbuilder] 2007-07-26 21:14 X

몇 년전에 그래픽 프로젝트가 있어서 그때 해봤던 기억이 소록 소록 나는 군요.

[nasilso] 2009-09-28 20:50 X

최근에 영상처리관련 작업을 하게되어 다시 들어와 보게되었습니다.

gray-scale 방법에 여러가지가 있던데..

방법1   Result = (red+green+blue) / 3
방법2   Result = red * 0.3 + green * 0.59 + blue*0.1 ;
방법3   Result = sqrt( red^2 + green^2 + blue^2 ) /sqrt(3);
방법4   Result = red * 0.21 + green * 0.71 + blue*0.07
방법5   Result = RGB중 하나만 사용

등이 있던데요

OpenCV에서는 위 방법중 2번째 방법을 사용한다고 합니다.

그리고 위 소스에 방법은?

   Result = red * 3.75 + green * 5 + blue * 1.25 와 같네요

그럼..
